DJI Zenmuse P1 avec DJI Care 1 an auto-activé

Découvrez la Zenmuse P1 en vidéo

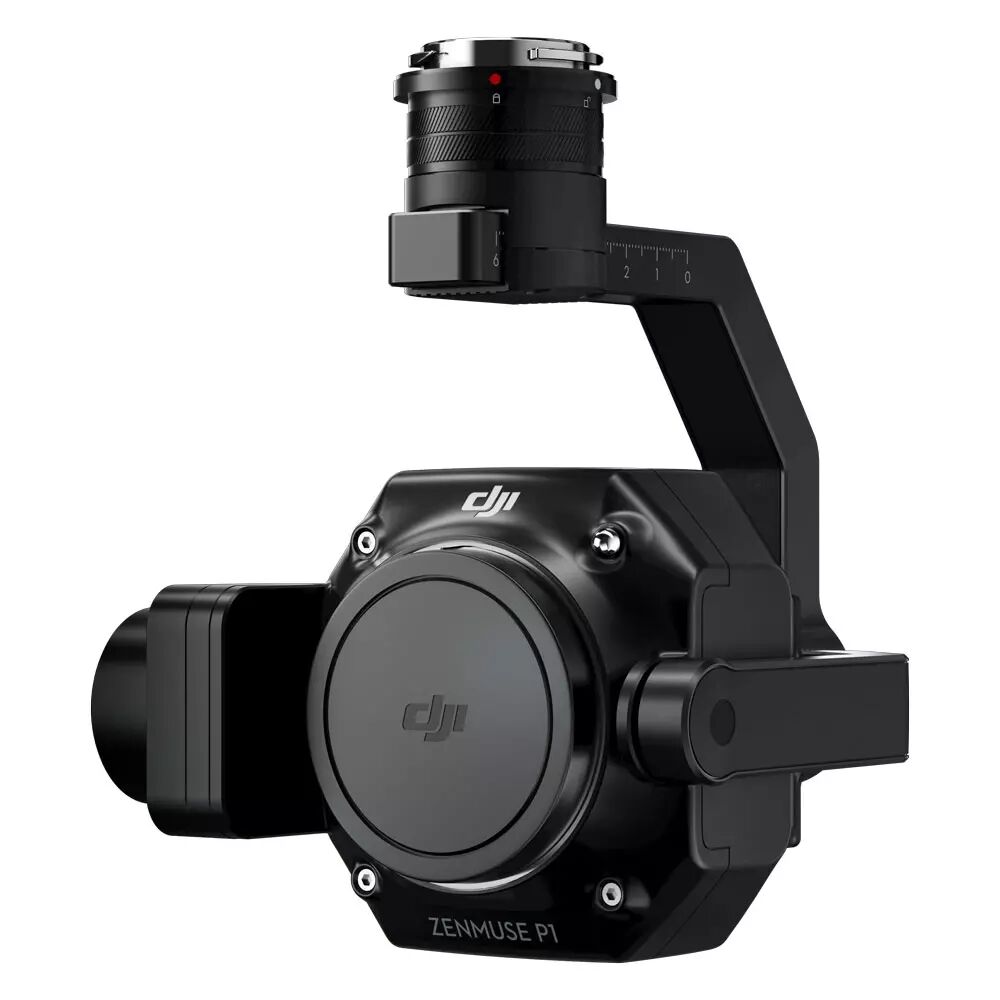

Une caméra faite pour la photogrammétrie

Conçue spécifiquement dans ce but, la caméra DJI Zenmuse P1 servira vos missions de topographie. Elle se compose d'un capteur CMOS plein format 24*36mm de 45 mégapixels, permettant de délivrer des clichés de très haute qualité. Chaque pixel mesure 4,4 um et délivre ainsi une image avec très peu de bruit, pleine de détails avec une dynamique élevée.

L'obturateur mécanique permet une vitesse de 1/2000 s, pour plus d'efficacité. En plus d’être mécanique, c’est également un « global shutter », supprimant ainsi le flou de mouvement pour une reconstitution 3D plus fidèle, sans déformation.

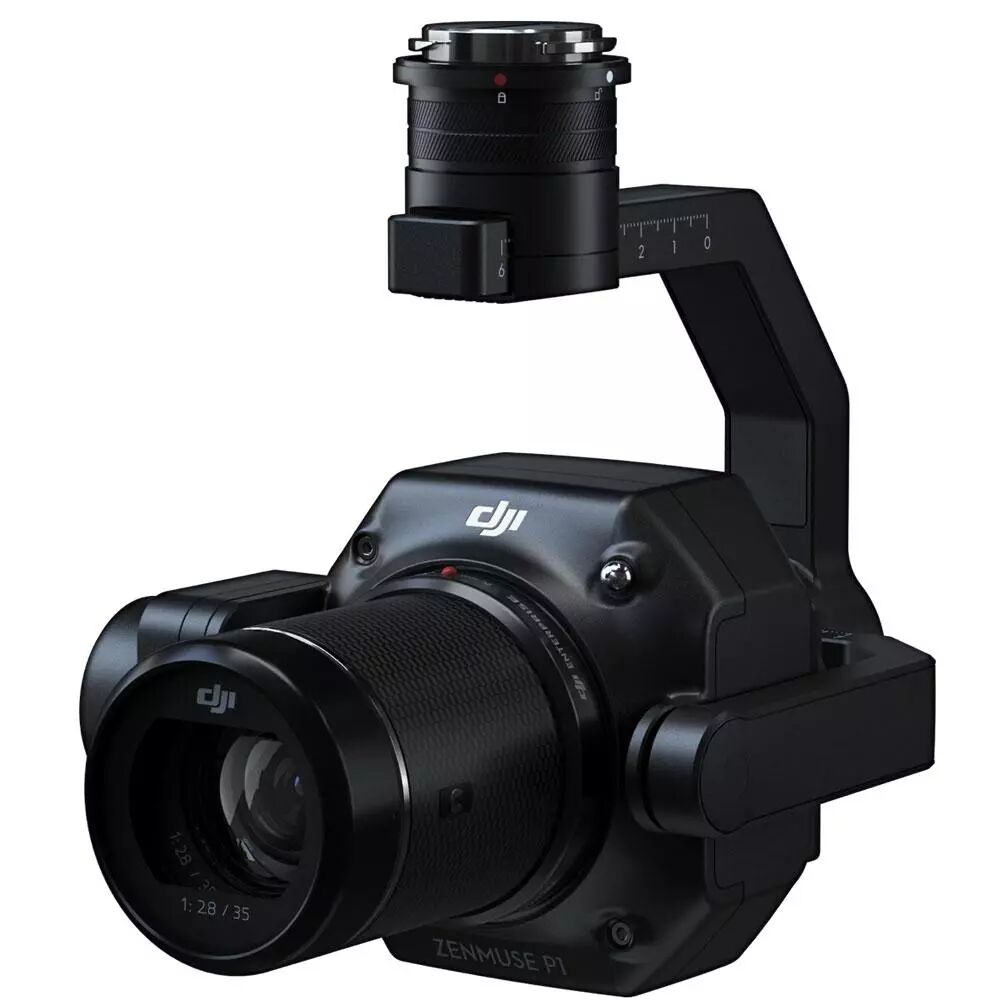

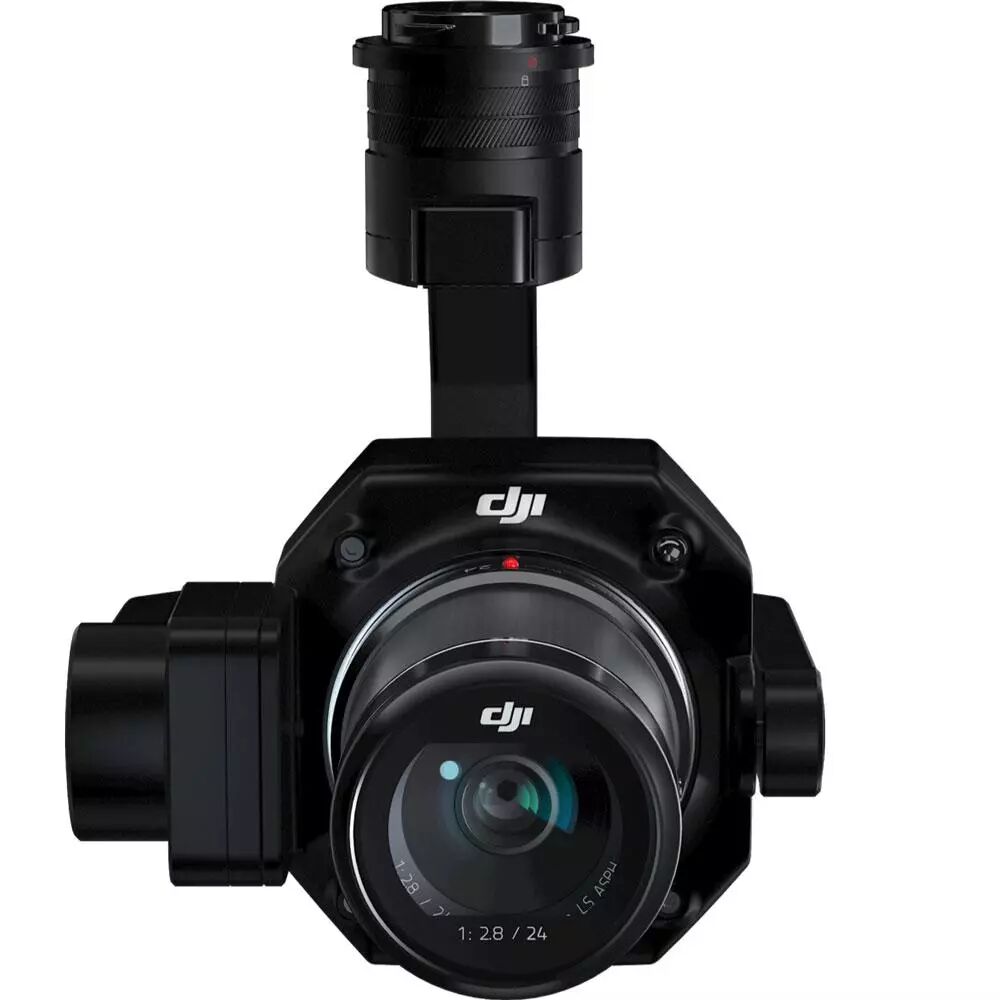

La Zenmuse P1 est compatible avec trois objectifs DJI DL : 24, 35 et 50 mm. Elle est fournie avec un objectif 35mm, offrant une belle base pour débuter. Ces objectifs sont comme le capteur pensés pour la photogrammétrie et offrent une distorsion quasi nulle. Ils délivrent toutes les trois un GSD (Ground Sample Distance) différent qui correspondront à différentes niveaux d'altitude :

• DJI DL 24 mm : GSD = H/55 cm(altitudes faibles et balayage large)
• DJI DL 35 mm : GSD = H/80 cm (pour la plupart des scénarios)
• DJI DL 50 mm : GSD = H/120 cm (très hautes altitudes ou résolution millimétrique)

Compatibilité accrue avec l'écosystème DJI

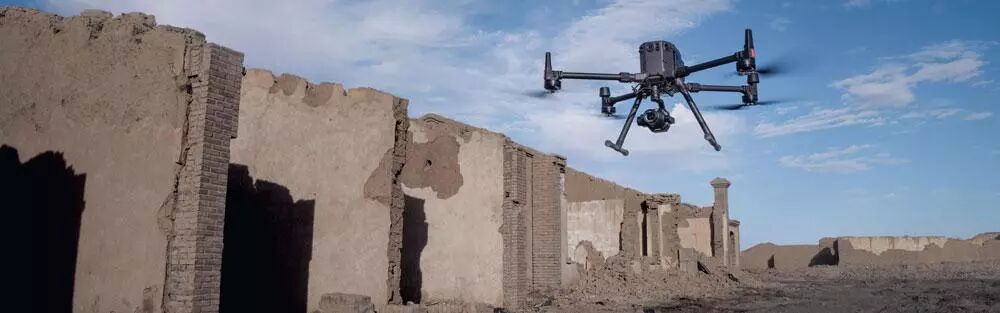

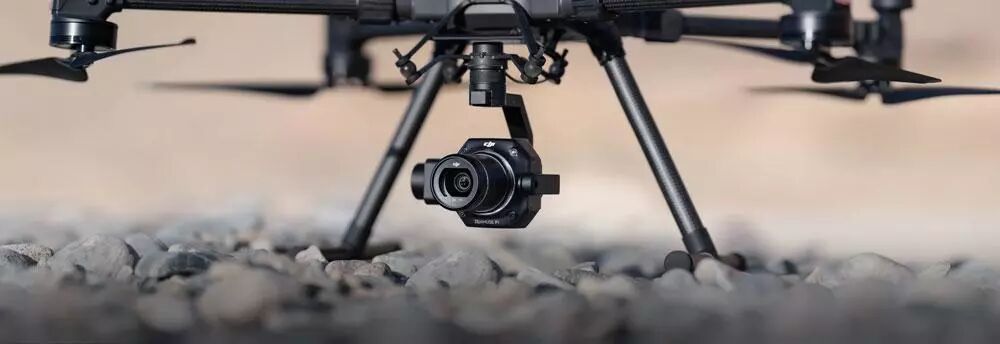

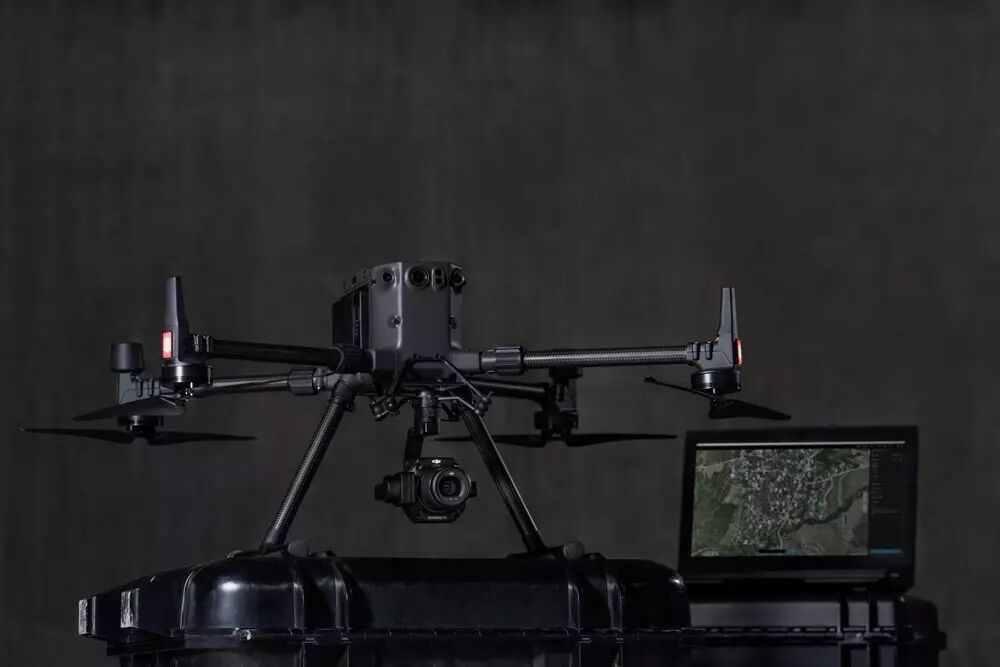

Optimisée pour une utilisation avec le M300 RTK, la caméra DJI Zenmuse P1 est un payload de choix pour vos missions de photogrammétrie. Elle s'interface avec le drone au niveau du port de connexion inférieur ou supérieur. Vous obtiendrez instantanément le retour vidéo de la nacelle depuis l’application DJI Pilot. Cette application permet également d’avoir la main en direct tous les paramètres de la caméra : sensibilité ISO, vitesse d’obturation, ouverture, etc…

La nacelle DJI Zenmuse P1 est entièrement compatible avec le logiciel DJI Terra, conçu lui aussi pour la photogrammétrie.

Une précision centimétrique

La nacelle Zenmuse P1 délivre une précision de l'ordre du centimètre une fois couplée au module RTK du drone DJI Matrice 300 RTK. Dji annonce une précision en 2D de 3cm et 5cm en 3D (pour un GSD=3cm, sans pooints de calage).

Il est possible de géoréférencer les clichés en temps réel (RTK) ou en post-traitement (PPK) pour encore plus de précision.

La fonction TimeSync 2.0 permet une extrême précision à tout moment. En temps réel, elle permet de synchroniser la prise de vue, la position GPS, son orientation en prenant en compte des distances entre les composants principaux (caméra, nacelle, contrôleur de vol, module RTK etc.). Cette synchronisation se fait quasi en temps réel, de l'ordre de la milliseconde.

Rapidité

L’atout principal de ce capteur associé au Matrice 300 RTK est sa capacité de balayage énorme. En effet il permet de relever plus de 50Ha par vol de 43 minutes lorsque la caméra est équipée d’un objectif de 24mm à 55 mètres de hauteur de vol (GSD=1cm).

Comparé à de plus petits capteurs moins résolus, il est possible de respecter un recouvrement des clichés moindre et de voler plus haut pour l’obtention d’un résultat équivalent. Grâce à ces atouts, la P1 est 10 fois plus efficace qu’un capteur 1 pouce 20MP.

Smart Data Management et Fieldwork Report

Le workflow photogrammétrie se trouve amélioré grâce gestion des données proposée par le combo Zenumse P1 + Matrice 300. Les images, les logs et les données GNSS RTK sont stockées au même endroit : sur la carte micro-SD de la nacelle. On retrouve les paramètres de la caméra, ceux du drone ainsi que le statut RTK dans les métadonnées de chaque image. Enfin, un rapport d'étude est automatiquement créé au nom de la mission et inclue la date et l'heure. Cette fonction Fieldwork Report délivre les informations suivantes : coordonnées de la prise de vue, nombre de photos, positionnement RTK, précision de la localisation etc..

Cela rend le traitement par la suite plus fiable car les métadonnées et les images sont stockées au même endroit et peuvent être traitées plus facilement.

Les différents modes d'opérations et d'applications

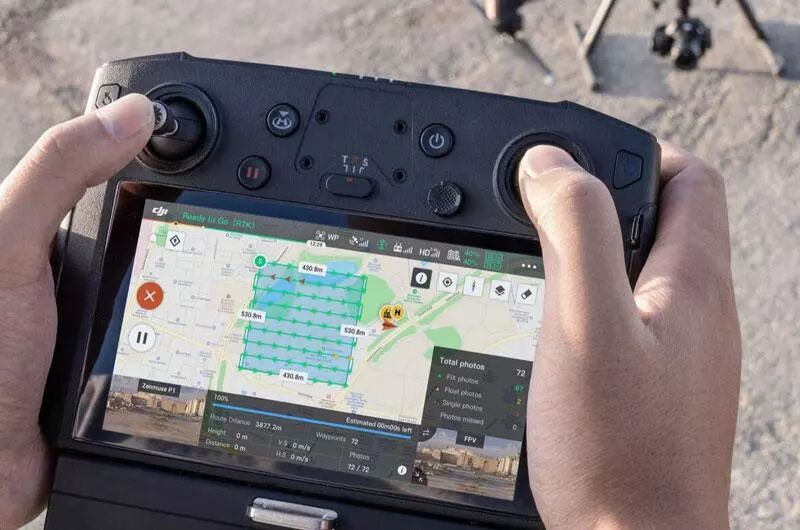

L’application DJI Pilot offre plusieurs modes avec la nacelle Zenmuse P1 : le mode Waypoints, le mode « mapping », le mode « oblique » et le mode « corridor ». Le mode « mapping » vous offre plusieurs sous-modes, notamment : le multi-orientation pour les reconstitutions urbaine ou denses, le suivi de terrain pour conserver un GSD constant.

Ces différents modes de vol permettront d’opérer dans de nombreux domaines :

• Topographie
• Architecture
• Archéologie
• Travaux fonciers (recherche de limites de parcelles, etc…)
• Le BTP et la construction
• Environnement
• Expertise (constat de dégâts naturels, constat après accident, etc…)
• Reconstitution d’urgence pour les forces de l’ordre ou pompiers, etc…

1 x Nacelle DJI Zenmuse P1

1 x Objectif 35 mm

• Caméra
• Marque DJI
• Capteur CMOS Plein format 45 Mégapixels (35,9 x 24 mm)
• Résolutions vidéo 4K (60fps)
• Carte mémoire SD dont la capacité maximale est de 128Go (classe 10 ou UHS-1 demandé)
• Objectif compatible objectifs DJI DL 34, 35 et 50 mm
• Taille 198 x 166 x 129 mm
• Poids 787 g
• Modes supplémentaires Still Mode, Record Mode, Replay Mode
• Compatible DJI M300 RTK et DJI Terra
• Taille des pixels 4,4 um
• Obturation Obturateur mécanique : vitesse 1/2000 - 1/8 s / Obturateur électronique : vitesse 1/8000 - 8 s
• Autres spécifications Nacelle stabilisée sur 3 axes
• Précision 3 cm (horizontal) / 5 cm (vertical)
• Indice de protection IP4X
