DJI SDR Transmission Combo

Qu’est-ce qu’un système de transmission vidéo ?

Un système de transmission vous permet d’avoir un retour vidéo de votre caméra située à plusieurs mètres de vous. Et ainsi de monitorer / surveiller en toute sécurité le bon déroulement de votre tournage.

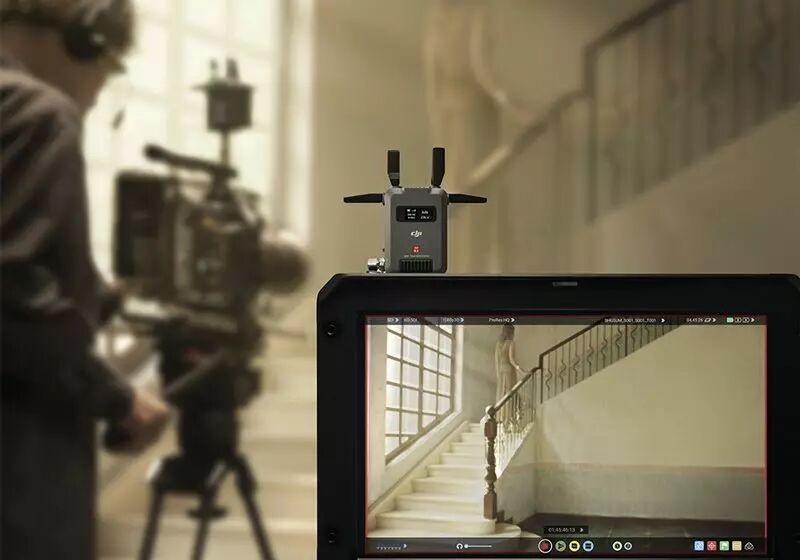

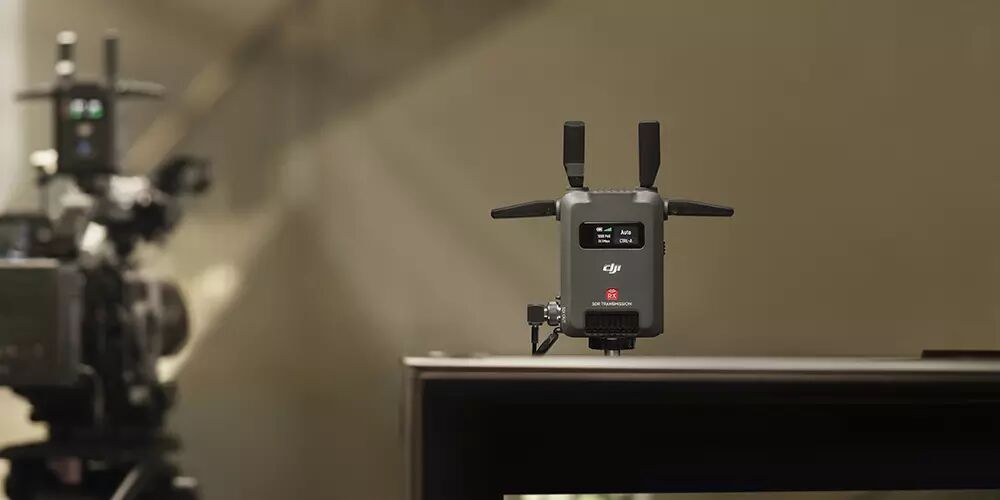

Pour faire simple, dans la pratique, l’émetteur (Tx) se place sur votre caméra, connectée à celle-ci. Et viendra envoyer le signal vidéo vers le récepteur (Rx). Ce dernier, connecté à un écran, vous permettra d’obtenir en temps réel un retour vidéo de ce que filme la caméra. Ce système s’avère être pratique sur les tournages, pour permettre aux équipes de surveiller en direct et à distance. Cela est également utile pour faciliter la coordination entre réalisation, directeur de la photographie, cadreurs et autres personnes essentiels aux tournages.

Système de transmission avec une technologie accrue

Le DJI SDR Transmission est un système de transmission haut débit combine la technologie SDR (Software Defined Radio) et de la Wi-Fi. Vous offrant une stabilité accrue ainsi qu’une meilleure résistance aux interférences.

La technologique SDR élimine le besoin d'antennes physiques en utilisant le processeur pour les gérer. Essentiellement, le logiciel fonctionne comme l'antenne, permettant ainsi d’avoir un produit plus compact.

Ainsi, le DJI SDR Transmission offre un retour vidéo 1080p allant jusqu’à 60 images par seconde et avec un débit atteignant 20m/s. On retrouvera également une très faible latence de seulement 35ms. Garantissant un monitoring fluide et de qualité, le tout avec une portée allant jusqu’à 3 km (FCC) et 2km (CE) !

Le DJI SDR Transmission répond alors aux exigences de monitoring en direct sur site, et ce, même avec des environnements complexes et variés.

Côté interférences, le système de transmission est équipé d’un système DFS (“Dynamic Frequency Selection”) permettant de basculer automatiquement entre les bandes de fréquences 2.4Ghz et 5.8Ghz. Permettant ainsi de réduire les interférences.

Coté fonctionnalités, le SDR Transmission permet une prise en charge d’un nombre illimité de récepteurs pour les émetteurs. Cela signifie que n’importe quel opérateur, sur votre plateau, doté d’un récepteur, pourra se connecter aux divers émetteurs du plateau. Et ainsi monitorer et changer de canal facilement. Ce mode diffusion est donc idéal pour les travaux en collaborations avec plusieurs opérateurs.

Communiquez en temps réel avec les opérateurs grâce au système de communication vocale possible entre l’émetteur (Tx) et le récepteur (Rx), permettant ainsi de faciliter les échanges.

Enfin, le système de transmission prend en charge la transmission des métadonnées provenant des caméras ARRI et RED via la connectique SDI.

Une connectivité étendue

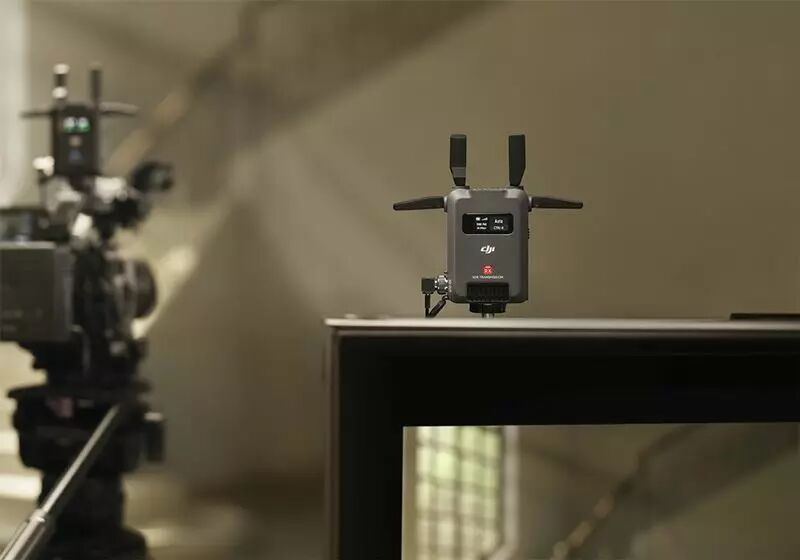

Le format compact et léger, seulement 145g par appareil, de ce système DJI SDR Transmission lui confère une possibilité de prise en charge de diverses méthodes de fixations.

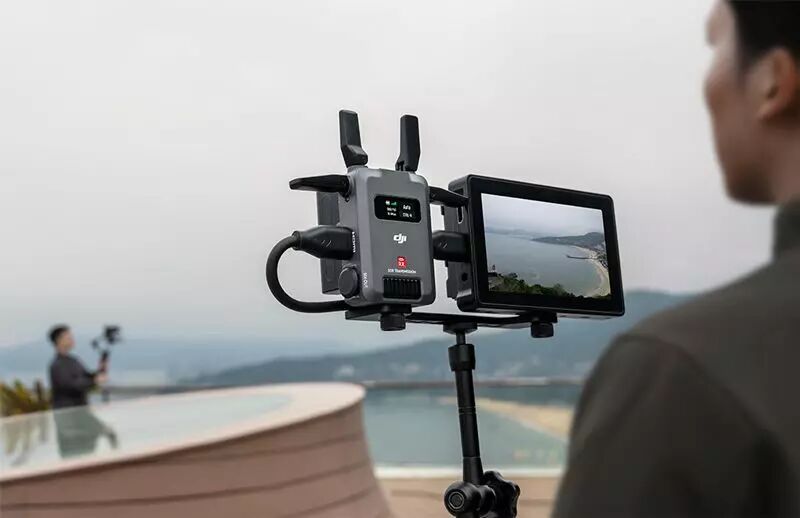

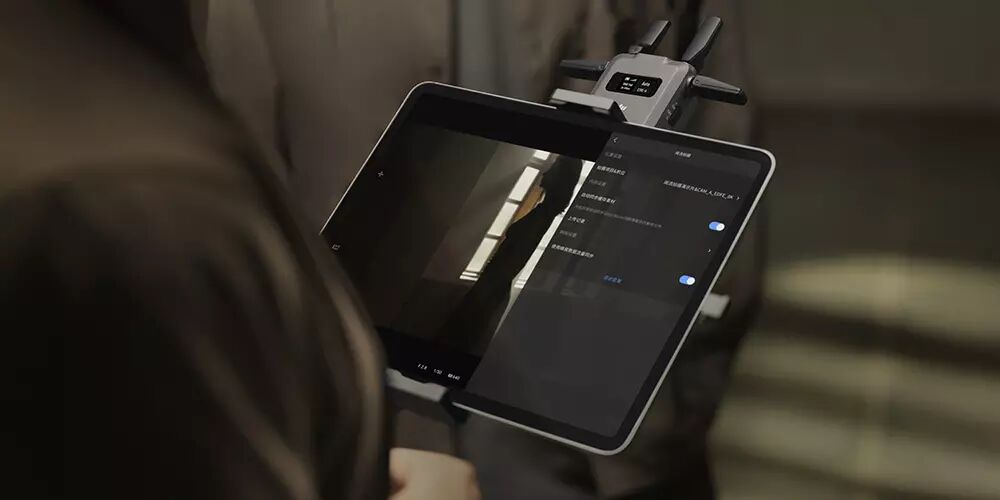

On retrouvera également un système de diffusion avec 3 signaux SDR et 2 signaux Wi-Fi. Toujours côté diffusion, le récepteur permet une connexion vers les écrans via ses ports SDI et HDMI. Introduisant une nouvelle méthode de monitoring via USB type C, il sera possible de connecter, via ce port, le récepteur à un smartphone ou à une tablette. Ce mode de connexion permet ainsi une meilleure stabilité et commodité.

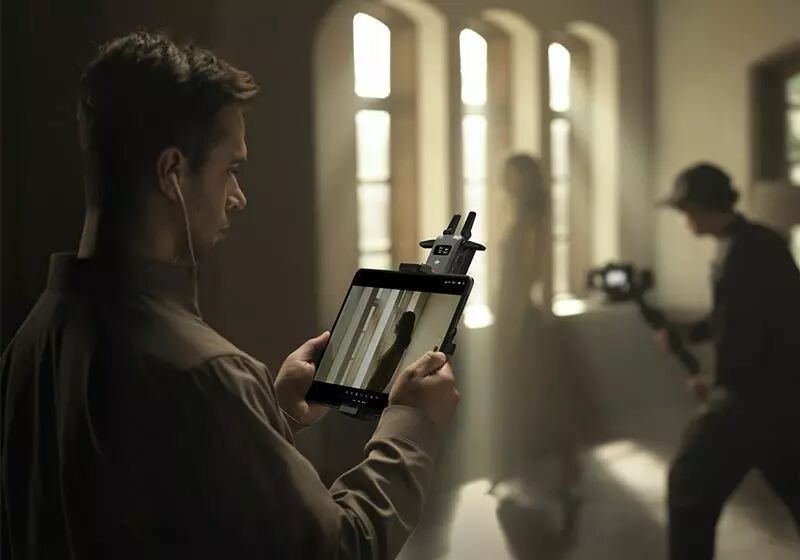

Du côté de l’émetteur, on retrouvera la possibilité d’utiliser le Wi-Fi pour connecter directement l’appareil à un smartphone ou une tablette. Et ainsi offrir un retour en temps réel.

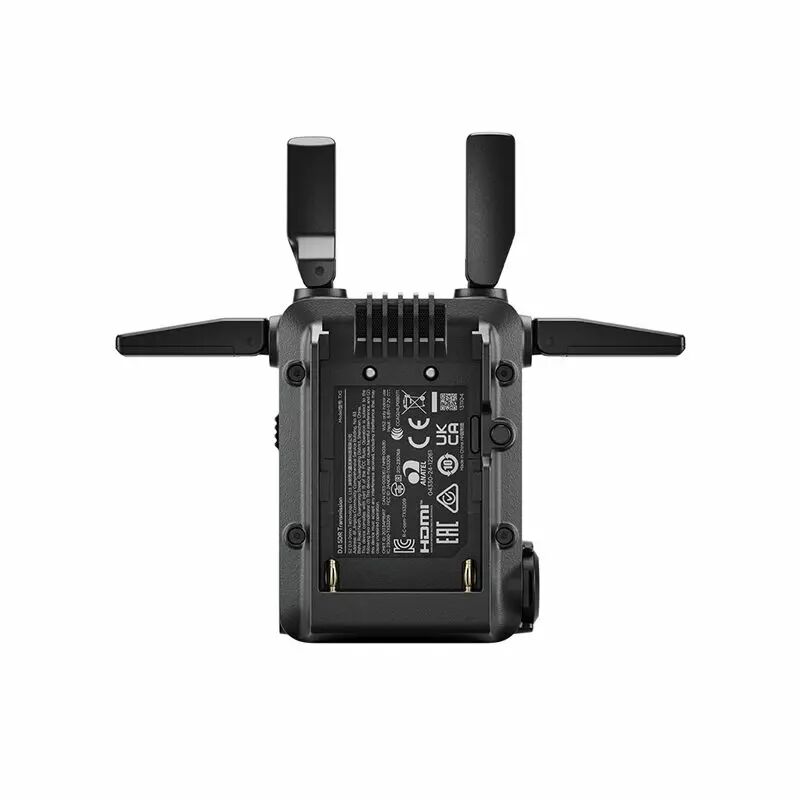

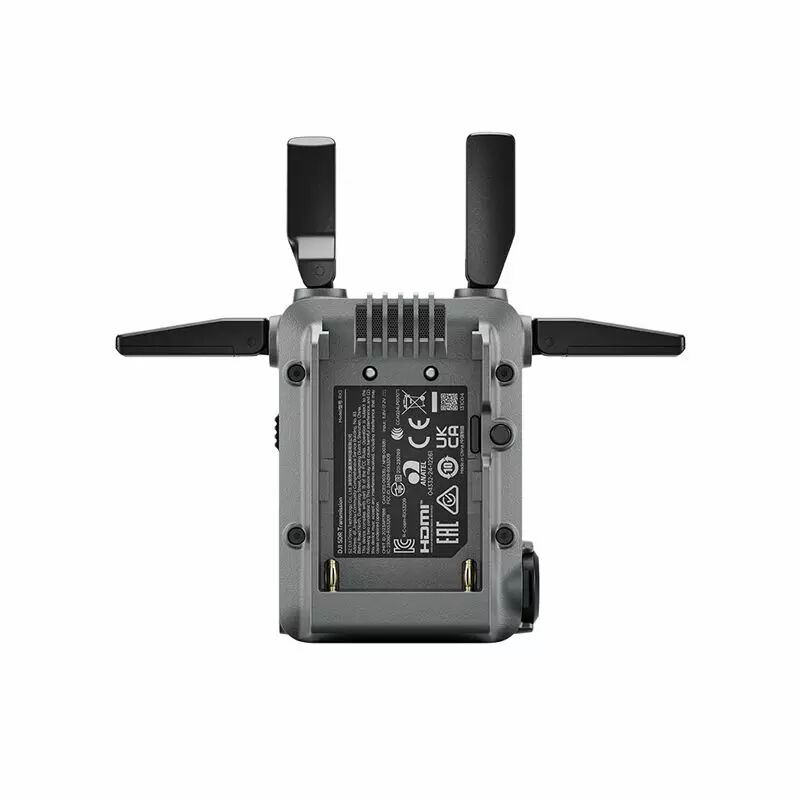

Enfin, côté alimentation, il est important de noter que le DJI SDR Transmission Combo n’inclut pas de batterie. Cependant, l’émetteur et le récepteur prennent en charge les batteries NP-F ainsi que l’alimentation via un chargeur standard et connecteur USB Type C.

DJI SDR Transmission et application DJI Ronin

Le système DJI SDR Transmission offre la possibilité de se connecter à l’application DJI Ronin. Ainsi, il sera possible de bénéficier du Mode Diffusion via l’application, et de changer entre les différents canaux des émetteurs.

DJI Ronin vous permettra également de bénéficier des outils de type moniteurs (LUTs, Focus Peaking, False Color…) et également d’enregistrer en local des clips. Par ailleurs, l’application permet aussi une prise en charge du contrôle PTP des caméras. On retrouvera donc un affichage et une gestion de l’ouverture, la vitesse d’obturation, l’ISO, et même la prise en charge du déclenchement photo/vidéo via l’application.

Enfin, le DJI SDR Transmission est également compatible avec la gamme de stabilisateurs de la marque, les DJI RS 4 Pro, DJI RS 4 et DJI RS 3 Pro, avec une prise en charge des fonctions Force Mobile, du joystick virtuel ou encore du contrôle de la nacelle. Il sera donc possible d’installer l’émetteur SDR Transmission sur la nacelle d’un DJI RS 4 Pro, RS 4 ou RS 3, et se servir de ce dernier pour alimenter le Tx. Évitant ainsi de devoir utiliser une batterie séparée.

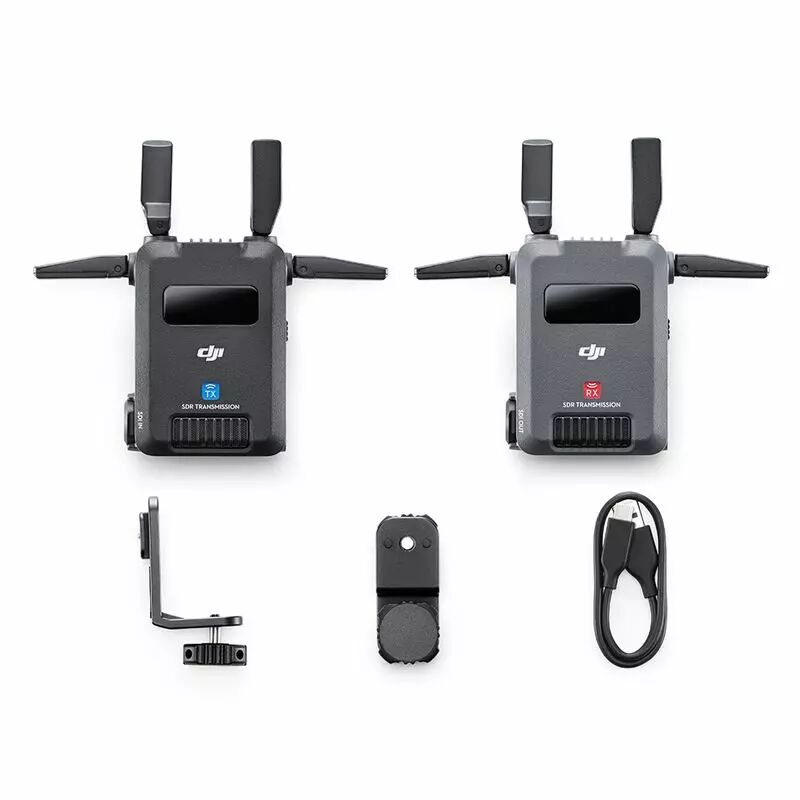

1 x Émetteur (TX)

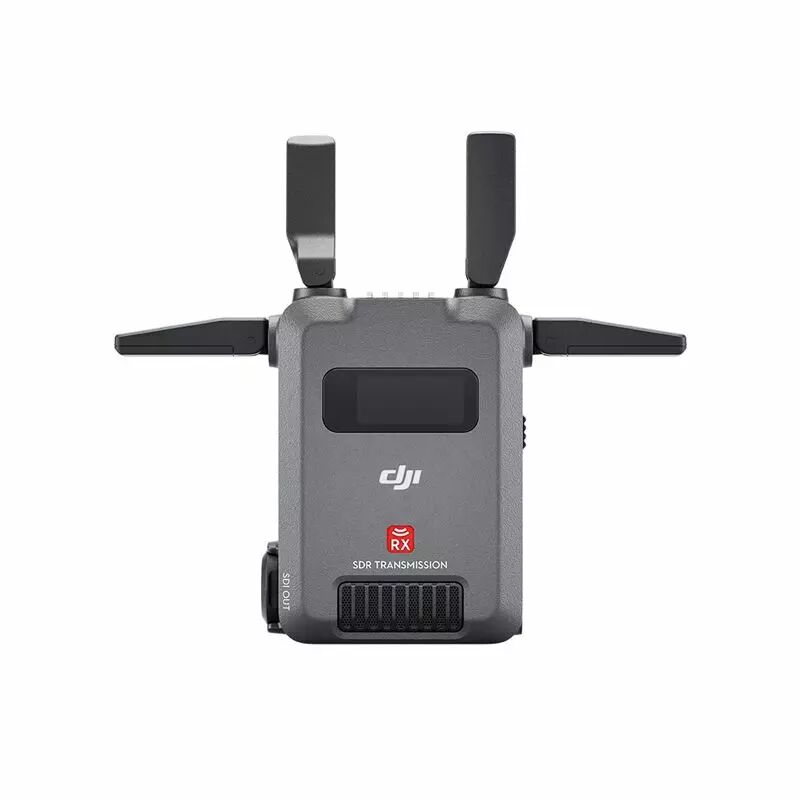

1 x Récepteur (RX)

1 x Câble USB-A vers USB-C (43 cm)

1 x Plaque d’adaptateur TX pour montage de caméra

1 x Plaque d’adaptateur TX pour montage de nacelle

Garantie : 24 mois

• Transmission vidéo
• Modèle DJI SDR Transmission Combo
• Marque DJI
• Système de transmission vidéo SDR + Wi-Fi (Émetteur) // SDR (Récepteur)
• Fréquence de fonctionnement SDR : Non DFS : 2,4000 à 2,4835 GHz - 5,725 à 5,850 GHz. DFS : 5,470 à 5,725 GHz / Wi-fi : 2,4000 à 2,4835 GHz - 5,150 à 5,250 GHz
• Distance de transmission max. SDR : 3km (FCC), 2km (CE/SRRS/MIC) // Wi-Fi : 200m
• Débit binaire de téléchargement max. SDR : 20Mb/s / Wi-Fi : 8Mb/s (Émetteur) // 20Mb/s (Récepteur)
• Latence 80 ms (latence de la caméra et de l’écran incluse) / 35 ms (latence de la caméra et de l’écran exclue)
• Puissance de l'émetteur (EIRP) SDR : 2,4000 à 2,4835 GHz : < 30 dBm (FCC); < 20 dBm (SRRC/CE/MIC) / 5,470 à 5,725 GHz : < 30 dBm (FCC) - < 23 dBm (CE/MIC) / 5,725 à 5,850 GHz : < 30 dBm (FCC) - < 14 dBm (CE) -< 30 dBm (SRRC) // Wi-Fi : 2,4000 à 2,4835 GHz : < 26 dBm (FCC) - < 20 dBm (
• Connectiques Émetteur : SDI (entrée), HDMI (entrée), jack stéréo 3.5mm, USB Type C (pour mise à jour du firmware), USB Type C (pour alimentation et communication avec nacelle) / Récepteur : SDI (entrée), HDMI (entrée), jack stéréo 3.5mm, USB Type C (pour mise à jour d
• Alimentation Alimentation USB-C de type 1 : 9 V, 2 A (protocole PD) / Alimentation USB-C de type 2 : 6,8 à 17,2 V CC / Tension d’alimentation de la batterie NP-F : 6,8 à 8,4 V (Émetteur et Récepteur)
• Consommation d'énergie 8.2W (émetteur et récepteur)
• Poids Env. 145g (avec les antennes) pour chaque émetteur et récepteur
• Dimensions Émetteur et récepteur : 86.5 x 64 x 32mm (sans antenne)
• Formats vidéo d'entrée / sortie Entrée : 1 080p : 23,98/24/25/29,97/30/50/59,94/60p/ 1 080i : 50/50,94/60p(1 080p n’est pas disponible en mode Diffusion)./ 720p : 50/59,94/60p // Sortie : 1 080p : 23,98/24/25/29,97/30/50/59,94/60p ; 1 080i : 50/50,94/60p (1 080p n’est pas disponible en
• Latence de la transmission SDR : 80 ms (latence de la caméra et de l’écran incluse) / 35 ms (latence de la caméra et de l’écran exclue) / Wi-Fi :110 ms
• Bande passante Max. : SDR : 20 MHz / Wi-Fi : 20MHz (Émetteur) // 20MHz (Récepteur)
